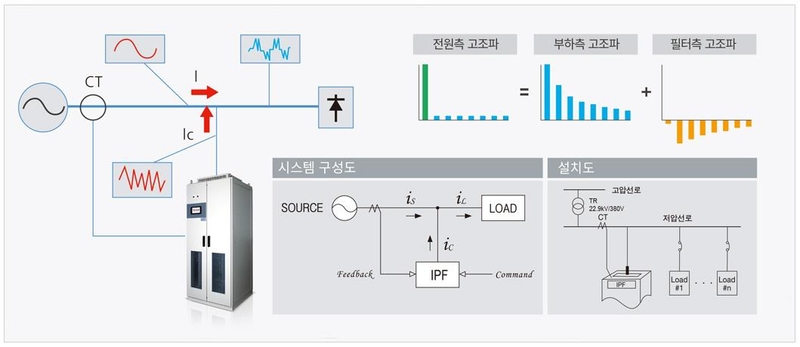

- 능동형 고조파 필터
| 구분 | IPF3 | IPF4 | IPFH | ||
|---|---|---|---|---|---|
| 상수 | 3상 3선 | 3상 4선 | 3상 3선식/3상 4선식 공용 | ||
| 정격 전류 | 100A~800A | 35A~400A | |||
| 공칭 전압 | 208~480V ±10% | ||||
| 공칭 주파수 | 50/60Hz ±5% | ||||
| 계통 CT | 3CT, 2차측 5A, class 1이하, 15VA이상 | ||||
| 고조파 차수 선택 | 50차 이내, 15개 선택적 개별 차수 보상 | 50차 이내, 15개 개별 차수 보상 | |||
| 고조파 감소율 | 최대 97% | ||||
| 역률 | ±0.6 이내 보상 가능 | ||||
| 통신/프로그래밍 | MODBUS RTU 통신, RS-485, TCP/IP | ||||
| 응답 속도 | <0.25ms 즉각 <5ms(10 -> 90%) 필터링 | <0.1ms 즉각 <20ms(10 -> 90%) 필터링 | |||
| 무게 | Appr.800kg~900kg | Appr.20kg~60kg | |||
| 방열 방식 | 강제 풍냉식 | ||||
| 색상 | Munsel No. 5Y 7/1 | ||||
| 운전 온도 | -10°~50°C 연속 | ||||
| 상대 습도 | 0~95% 수분 응결이 안되는 조건 | ||||
| IP등급 | IP21 | IP20 | |||
| 소비 전력 | 정격의 3% 이하 | ||||
